Dinamik Balans Vanası Nedir ?
01 Aralık 2019, 22:59
Dinamik Balans Vanası Nedir ?

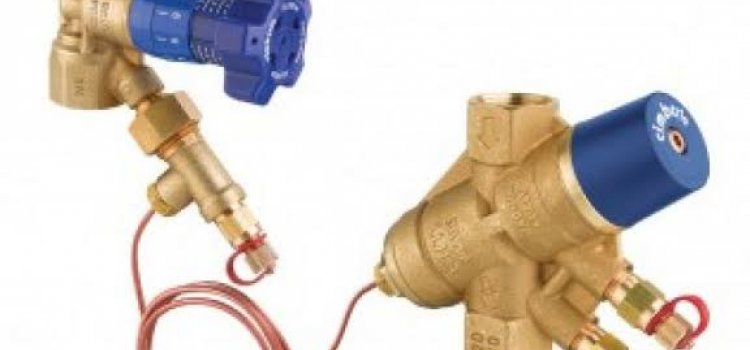

Dinamik Balans Vanaları
Dinamik balans vanası , akış miktarının değişimi sonucunda oluşabilecek basınç farklılıklarındaki değişimi sezinleyerek giriş ve çıkış arasındaki basınç farklarını kontrol edebilen ve akış miktarının ayarlanan değerin üzerine çıkmamasını sağlayan bir üründür.
Dinamik Balans Vanası Çeşitleri
Dinamik balans vanaları iki şekilde üretimi yapılmaktadır.
Kartuşlu Dinamik Balans Vanası
Debi miktarının belirlenmesi ile , belirnen debiyi kartuşlar vasıtası ile balans vanası gövdesine yerleştirilerek yapılabilir. Her debi için ayrı bir kartuş ayarı yapılmaktadır. Kartuş ayarı yapıldıktan sonra seçilen debinin altına ve üstüne kesinlikle düşmemesi sağlanmaktadır. Boru uzunluğu ne olursa olsun bu tip vanaların çalışma mantığının önüne geçmez. Kartuşlu balans vanaları Ayvaz , Duyar, Frese gibi makalarda bulunmaktadır.
Diyaframlı Dinamik Balans Vanası
Yaptığı görev kartuşlu tip balans vanası ile aynıdır. Tek fark birisinde kartuşlar ile manuel yapılan ayar diğerinde balanslama cihazları ile yapılmaktadır. Diyaframlı balans vanaları Danfoss ve TA Gibi markalar ile çözülebiliyor.
Dinamik Balans Vanası Seçimi
Dinamik balans vanası seçimi yapılırken , Boru çapo ve uzunluğu, Akış Miktarlarının ve Basınç farklılıklarının kesinlikle bilinmesi gerekmektedir. Akış miktarı yapılırken hattaki akışın durağan mı yoksa değişken debilimi olduğunun belirlenmesi gerekmektedir. Sabit akış miktarı adı üzerinde debinin değişmediği sistemlerdir. Değişken akışın oluşumu ise frekans konvertörlü pompalar veya bazı sabit hızlı inline pompalarda bulunan invertör panalarıdır.
Dinamik Balans Vanası Malzeme Özelliği
Dinamik balans vanaları dişli tipler gövde bronz veya prinç olarak üretilirler. Flanşlılar ise karbon çelik veya pik-sfero dökümdür. Kartuşlu tiplerin kartuşları 316 kalite paslanmaz çeliktir.
Dişli tipler adından da anlaşılacağı üzere sıkılarak montaj yapılır. Flanşlı tipler ise wafer tip olarak adlandırılarn iki flanş arasına sıkıştırılarak yapılmaktadır.
Dinamik balans vanaları sıfırın altında 20 derece ile sıfırın üzerinde 120 dereceye kadar çalışabilmektedir.
16 bara kadar çalışabilmektedir.
Isıtma ve Soğutmanın olduğu her hatta kullanılabilmektedir.
Dinamik Balans Vanası Markaları
- Ayvaz Dinamik Balans Vanası
- Duyar Dinamik Balans Vanası
- Unival Dinamik Balans Vanası
- Giacomini Dinamik Balans Vanası
- Frese Dinamik Balans Vanası
- Danfoss Dinamik Balans Vanası
- TA Dinamik Balans Vanası
- VIR Dinamik Balans Vanası
Dinamik Balans Vanası Çapları
- 1/2″ Dişli Tip Dinamik Balans Vanası
- 3/4″ Dişli Tip Dinamik Balans Vanası
- 1″ Dişli Tip Dinamik Balans Vanası
- 11/4″ Dişli Tip Dinamik Balans Vanası
- 11/2″ Dişli Tip Dinamik Balans Vanası
- 2″ Dişli Tip Dinamik Balans Vanası
- DN50 Wafer Tip Dinamik Balans Vanası
- DN65 Wafer Tip Dinamik Balans Vanası
- DN80 Wafer Tip Dinamik Balans Vanası
- DN100 Wafer Tip Dinamik Balans Vanası
- DN125 Wafer Tip Dinamik Balans Vanası
- DN150 Wafer Tip Dinamik Balans Vanası
- DN200 Wafer Tip Dinamik Balans Vanası
- DN250 Wafer Tip Dinamik Balans Vanası
- DN50 Flanşlı Tip Dinamik Balans Vanası
- DN65 Flanşlı Tip Dinamik Balans Vanası
- DN80 Flanşlı Tip Dinamik Balans Vanası
- DN100 Flanşlı Tip Dinamik Balans Vanası
- DN125 Flanşlı Tip Dinamik Balans Vanası
- DN150 Flanşlı Tip Dinamik Balans Vanası
- DN200 Flanşlı Tip Dinamik Balans Vanası
- DN250 Flanşlı Tip Dinamik Balans Vanası
Dinamik balans vanaları ile alakalı aklınıza takılan soruları bu yazı altından sorabilirsiniz
